2306C-E14TAG2 εφεδρική γεννήτρια Diesel με την υδρόψυξη

1, παράγοντας το καθορισμένο πρότυπο: P400E1

2, μηχανή κάνουν & διαμορφώνουν: Perkins 2306C-E14TAG2

3, τύπος διακοπτών: 3 Πολωνός MCCB

4, συχνότητα: 50 Hz Hz/60

5, ταχύτητα μηχανών: 1500 περιστροφές/λεπτό/1800 περιστροφές/λεπτό

6, μέθοδος ψύξης: Νερό

7, κυβερνώντας τον τύπο: Ηλεκτρονικός

8, τύπος παραγωγής: Εναλλασσόμενο ρεύμα τριφασικό

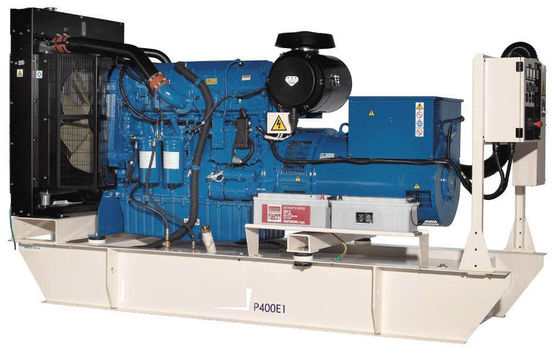

Γεννήτρια diesel Perkins 2306C-E14TAG2 Genset

Εκτιμήσεις παραγωγής

• Αναφερθείτε στους ορισμούς εκτιμήσεων στη σελίδα

Εκτιμήσεις σε 0.8 παράγοντα δύναμης.

P400E1

Φυσικά στοιχεία

Κατασκευαστής: Perkins

Πρότυπο: 2306C-E14TAG2

Αριθ. των κυλίνδρων/ευθυγράμμιση: 6/στη γραμμή

Κύκλος: 4 κτύπημα

Επαγωγή: Turbocharged δαπάνη που δροσίζεται αέρος-αέρος

Μέθοδος ψύξης: Νερό

Κυβέρνηση του τύπου: Ηλεκτρονικός

Κυβέρνηση της κατηγορίας: ISO 8528 G2

Αναλογία συμπίεσης: 15.9:1

Μετατόπιση: λ (cu.in) 14.6 (890.9)

Άντεξε/κτύπημα: χιλ. (μέσα) 137.0 (5.4) /165.0 (6.5)

Στιγμή της αδράνειας: κλ μ ² (λίβρα σε ²) 3.43 (11721)

Ηλεκτρικό σύστημα μηχανών:

- Τάση/αλεμένος: 24/Negative

- Φορτιστής μπαταριών Amps: 70

Βάρος: κλ (λίβρα)

- Ξεράνετε: 1690 (3726)

- Υγρός: 1792 (3951)

Σύστημα αέρα:

Τύπος φίλτρων αέρα: Αναπληρώσιμη καύση στοιχείων

Ροή αέρα: μ ³ /min (cfm)

- Εφεδρεία: 26.8 (946) 41.6 (1469)

- Μέγιστος αεραγωγός εισαγωγής καύσης

Περιορισμός: kPa (H2O) 6.2 (24.9) 6.2 (24.9)

Ροή αέρα ψύξης θερμαντικών σωμάτων: μ ³ /min (cfm)

444.0 (15680) 600.0 (21189)

Εξωτερικός περιορισμός στη ροή αέρα ψύξης: PA (H2O)

188 (0.8) 188 (0.8)

Σύστημα ψύξης:

Ικανότητα συστημάτων ψύξης: λ (ΗΠΑ GAL) 47.0 (12.4) 47.0 (12.4)

Τύπος υδραντλιών: Φυγοκεντρικός

Θερμότητα που απορρίπτονται για να ποτίσουν & πετρέλαιο λιπαντικού ελαίου: KW (Btu/λ.)

- Εφεδρεία: 134.9 (7672) 153.2 (8712)

- Ακτινοβολία θερμότητας στο δωμάτιο: KW (Btu/λ.)

- Εφεδρεία: 39.0 (2218) 45.3 (2576)

- Φορτίο ανεμιστήρων θερμαντικών σωμάτων: KW (HP) 9.0 (12.1) 17.0 (22.8)

Σύστημα ψύξης με σκοπό να λειτουργήσει στις περιβαλλοντικές συνθήκες μέχρι 50°C (122°F).

Ελάτε σε επαφή με τον τοπικό έμπορο FG σας Wilson για τις εκτιμήσεις δύναμης στις συγκεκριμένες συνθήκες περιοχών.

Απόδοση:

Ταχύτητα μηχανών: Περιστροφή/λεπτό 1500 1800

Ακαθάριστη δύναμη μηχανών: KW (HP)

- Εφεδρεία: 353.0 (473.0) 393.0 (527.0)

- Πρωταρχικός: 313.0 (420.0) 365.0 (489.0)

BMEP: kPa (PSI)

- Εφεδρεία: 1935.0 (280.7) 1795.0 (260.4)

- Πρωταρχικός: 1716.0 (248.9) 1667.0 (241.8)

Αναπαραγωγική δύναμη: KW 27.0 39.0

Σύστημα λίπανσης:

Τύπος φίλτρων πετρελαίου: Eco, πλήρης ροή

Συνολική ικανότητα λ πετρελαίου (ΗΠΑ GAL): 68.0 (18.0)

Τηγάνι λ πετρελαίου (ΗΠΑ GAL): 60.0 (15.9)

Τύπος πετρελαίου: API CG4 15W-40

Μέθοδος ψύξης: Νερό

Σύστημα καυσίμων

Τύπος φίλτρων καυσίμων: Eco στοιχείο που συστήνεται αναπληρώσιμο

Καύσιμα: Diesel κατηγορίας A2

Κατανάλωση καυσίμων: l/hr (ΗΠΑ gal/hr)

110% 100% 75% 50%

Φορτίο φορτίων φορτίων φορτίων

P400E1

50 Hz 85.1 (22.5) 64.0 (16.9) 44.5 (11.8)

60 Hz 91.3 (24.1) 70.9 (18.7) 50.1 (13.2)

(βασισμένος στα καύσιμα diesel με μια συγκεκριμένη πυκνότητα 0.85 και την προσαρμογή σε BS2869, κατηγορία A2)

Σύστημα εξάτμισης

Τύπος ησυχαστήρων: Επίπεδο 1

Πρότυπο & Qty ησυχαστήρων: SD150 (1) πτώση πίεσης απέναντι

Σύστημα ησυχαστήρων: kPa (στο Hg) 0.01 (0.003) 0.06 (0.018)

Μείωση θορύβου ησυχαστήρων

Επίπεδο: DB 19 17

Μέγιστη επιτρεπόμενη πλάτη

Πίεση: kPa (. Hg) 7.0 (2.1) 7.0 (2.1)

Ροή αερίου εξάτμισης:

μ ³ /min (cfm) - εφεδρεία: 66.6 (2352) 95.7 (3380)

- Πρωταρχικός: --

Θερμοκρασία αερίου εξάτμισης: °C (°F)

μ ³ /min (cfm) - εφεδρεία: 494 (921) 389 (731)

P400E1

Στοιχεία απόδοσης εναλλακτών

Το Reactances που παρουσιάζεται ισχύει στις πρωταρχικές εκτιμήσεις

• Με βάση την εμβύθιση τάσης 30%. Η βελτιωμένη αρχική ικανότητα μηχανών είναι διαθέσιμη με την προαιρετική μόνιμη γεννήτρια μαγνητών ή τη διέγερση AREP.

** Με την προαιρετική μόνιμη γεννήτρια μαγνητών ή τη διέγερση AREP.

Τεχνικά στοιχεία εναλλακτών

P400E1

Τεχνικά στοιχεία

3 εκτιμήσεις φάσης και απόδοση σε 50 Hz, 1500 περιστροφές/λεπτό

3 εκτιμήσεις φάσης και απόδοση σε 60 Hz, 1800 περιστροφές/λεπτό

Ορισμοί

Εφεδρική εκτίμηση

Αυτές οι εκτιμήσεις ισχύουν για την παροχή της συνεχούς ηλεκτρικής δύναμης (στο μεταβλητό φορτίο) σε περίπτωση διακοπής ρεύματος χρησιμότητας. Καμία υπερφόρτωση δεν επιτρέπεται σε αυτές τις εκτιμήσεις. Ο εναλλάκτης σε αυτό το πρότυπο είναι μέγιστος συνεχής που εκτιμάται (όπως καθορίζεται στο ISO 8528-3).

Πρωταρχική εκτίμηση

Αυτές οι εκτιμήσεις ισχύουν για την παροχή της συνεχούς ηλεκτρικής δύναμης (στο μεταβλητό φορτίο) αντί της εμπορικά αγορασμένης δύναμης. Δεν υπάρχει κανένας περιορισμός στις ετήσιες ώρες της λειτουργίας και αυτό το πρότυπο μπορεί να παρέχει τη δύναμη υπερφόρτωσης 10% για 1 ώρα σε 12 ώρες.

Τυποποιημένοι όροι αναφοράς

Σημείωση: Τυποποιημένα Temp κολπίσκων αέρα όρων 27°C αναφοράς (80°F), 152.4m (500ft) A.S.L. σχετική υγρασία 60%. Στοιχεία κατανάλωσης καυσίμων στο πλήρες φορτίο με τα καύσιμα diesel με τη συγκεκριμένη πυκνότητα 0.85 και προσαρμογή σε BS2869: 1998, κατηγορία A2.

Βάρη και διαστάσεις

Βάρη: διαστάσεις κλ (λίβρα): χιλ. (μέσα)

Γενικά στοιχεία

Έγγραφα

Ένα πλήρες σύνολο εγχειριδίων λειτουργίας και συντήρησης, διαγραμμάτων καλωδίωσης κυκλωμάτων, και φυλλάδιων οδηγίας ανάθεσης/εύρεσης ελαττωμάτων.

Παραγωγή των καθορισμένων προτύπων

Ο εξοπλισμός ανταποκρίνεται στα ακόλουθα πρότυπα: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22.

Εξουσιοδότηση

Όλος ο εξοπλισμός φέρνει την εξουσιοδότηση του πλήρους κατασκευαστή.
