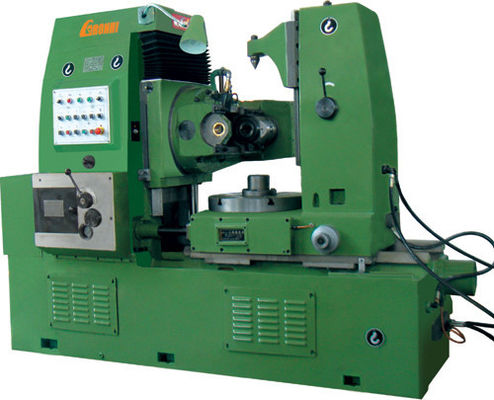

Επαγγελματική υδραυλική μηχανή διεύρυνσης με φρέζα εργαλείων, διάμετρος 510mm πίνακας εργασίας

Κύρια παράμετρος:

1, σειρά τηςεπεξεργασίας

① μέγιστη διάμετρος κομματιών προς κατεργασία: 500mm

② μέγιστη ενότητα: 8mm

③ μέγιστο πλάτος: 250mm

④ ελάχιστος αριθμός εργαλείου στο κομμάτι προς κατεργασία: δόντι 6

2, θέσηεργαλείων

① μέγιστη γωνία στροφέων της θέσης εργαλείων: 240^°

② μέγιστο ταξίδι της θέσης εργαλείων (κάθετης): 300mm

③ ελάχιστη ανάγνωση της γωνίας στροφέων της θέσης εργαλείων: 6 ′

④ κάθετη ταχύτητα κίνησης της θέσης εργαλείων: 0.52 μ/λ.

⑤ κάθετο ποσό κίνησης θέσης εργαλείων (χειρωνακτικής): 0.754mm

⑥ βήμα του ποσού σίτισης (κάθετου): 12step

⑦ σειρά της τροφής (κάθετης): 0.4~4mm/περιστροφή/λεπτό.

3, λειτουργώνταςπίνακας

① επιτραπέζια διάμετρος εργασίας: 510mm

② ο πίνακας εργασίας άντεξε τη διάμετρο: 80mm

③ μετακίνηση ανά επανάσταση οριζόντια (χειρωνακτικός): 1mm

④ ελάχιστη κίνηση ανάγνωσης οριζόντια: 0.01mm

⑤ υδραυλική μετακίνηση κίνησης οριζόντια: 50mm

⑥ απόσταση μεταξύ tailstock του προσώπου τελών και της worktable επιφάνειας: 380850mm

4, άξοναςδιεύρυνσης με φρέζα

① η μέγιστη hob διάμετρος/μακραίνει: 160mm/160mm

(2). Ράβδος δεσμών που περνά κλωστή στη διάμετρο: M16

(3) κωνικότητα hob της συναρμολόγησης αξόνων:: M.T.5

(4) μέγιστη hob αξονική μετακίνηση: 55mm

(5) απόσταση μεταξύ hob του άξονα και της worktable επιφάνειας: 235535mm

(6) απόσταση μεταξύ hob και του worktable κέντρου: 20330mm

(7) σειρά της ταχύτητας αξόνων: 40~250rpm

(8) βήμα του άξονα: 9step

5, βάροςμηχανώνκαιμηχανών

① μηχανή: 5.5kw/1440rpm

② αξονική γρήγορη μηχανή (κάθετη): 0.75kw/1380rpm

③ ακτινωτή γρήγορη μηχανή: 0.75kw/1380rpm

④ μηχανή της υδραυλικής αντλίας: 1.1kw/1000rpm

⑤ N.W/G.W: 4500kg/5300kg

⑥ μέγεθος μηχανών (Λ xWxH): 2450x1272x1790mm

6, άλλα:

① διάμετρος hob του άξονα: φ22mm, φ27mm, φ32mm

② διάμετρος αξόνων: φ30mm
