440Kw προβερνικωμένη Slitter σπειρών χάλυβα μηχανή, υδραυλική μηχανή Decoiler 4mm - 12mm

440Kw προβερνικωμένη Slitter σπειρών χάλυβα μηχανή, υδραυλική μηχανή Decoiler 4mm - 12mm

4mm ~ 12mm×2000mm που σκίζουν τη μηχανή

Περιγραφή:

Βασική προδιαγραφή της σπείρας χάλυβα

Βαθμός σπειρών χάλυβα: κοινός χάλυβας άνθρακα, γαλβανισμένος χάλυβας ή προβερνικωμένος χάλυβας

Πάχος σπειρών: 4--12mm

διάμετρος σπειρών: ανώτατο ф2000mm

Πλάτος σπειρών: 600mm-2000mm

Εσωτερική διάμετρος σπειρών: φ508, φ610, φ760

Βάρος σπειρών: ανώτατο 35T

Διάγραμμα ροής:

Υδραυλικό αυτοκίνητο σπειρών-το διπλάσιο εκλέπτυνε το decoiler-επικεφαλής φτυάρι και τα ζευγάρια της σίτισης ρόλων-επικεφαλής-αποκατάσταση απόκλισης-recoiler-γέφυρα σκίζω-πλευράς wase-προ-seperator και να εντείνει τη μηχανή-recoiler-ξεφορτώνοντας αυτοκίνητο-υδραυλικός έλεγχος σπειρών-ηλεκτρικός έλεγχος

1 υδραυλικό αυτοκίνητο σπειρών:

Μορφή 1:1 αυτοκινήτου σπειρών: τετράτροχος περίπατος

1.2 δομή του αυτοκινήτου σπειρών: η δομή χάλυβα και αυτό είναι V-shape στην κορυφή.

1.3 δύναμη του συνεχούς περιπάτου: 4kw κυκλοειδές decelerator εργαλείων

1.4 δύναμη της ανύψωσης και του χαμηλώματος: cyliner που οδηγείται υδραυλικό

1.5 προδιαγραφή: ф220mmx700mm

1.6max ταξίδι της ανύψωσης και του χαμηλώματος: 700mm

1.7Dia της ρόδας: 200mm

1.8Walking ταχύτητα: 8.4m/min

1.9Max ικανότητα φόρτωσης: 35000KG

2.Decoiler μηχανή

2.1 τρόπος του decoil: διπλή επικεφαλής υδραυλική εσωτερική επέκταση κατεύθυνσης

2.2 η μορφή επέκτασης και συρρικνώθηκε: υδραυλικός κύλινδρος πετρελαίου που οδηγείται

2.3form της σκλήρυνσης: διπλή κινητή περιουσία κατεύθυνσης

2.4power της μετακίνησης: υδραυλικός κύλινδρος πετρελαίου (προδιαγραφή ф125mmx900mm κυλίνδρων πετρελαίου)

2.5specification της πλατφόρμας: Φ508mm.Φ610mm.Φ760mm

2.6coil ανώτατο εξωτερικό dia: 2000mm

2.7coil πλάτος: 600mm--2000mm

2.8Max ικανότητα φόρτωσης: 35000kg

3: καθοδηγώντας κεφάλι και κεφάλι φτυαριών

3.1Form της επικεφαλής καθοδηγώντας δομής: ενωμένη στενά χάλυβας δομή, κύλινδρος πετρελαίου για

3.2hydraulic προδιαγραφή κυλίνδρων πετρελαίου για την καθοδήγηση: ф125x600mm, 2pcs

ρόλοι 3.3Pulling: ф300mmx500mm, Cr40

3.4pulling δύναμη: 5.5kw κυκλοειδές decelerator εργαλείων

3.5specification για το κεφάλι φτυαριών: το φύλλο χάλυβα η δομή

3.6 δύναμη της ανύψωσης και του χαμηλώματος: υδραυλικό cyliner: ф140mmx400mm:

3.7power: υδραυλικό cyliner: ф63mmx400mm

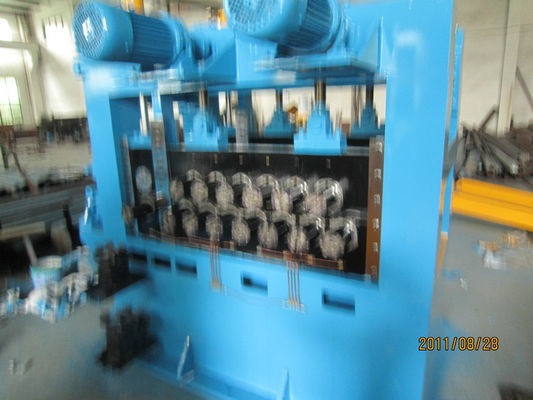

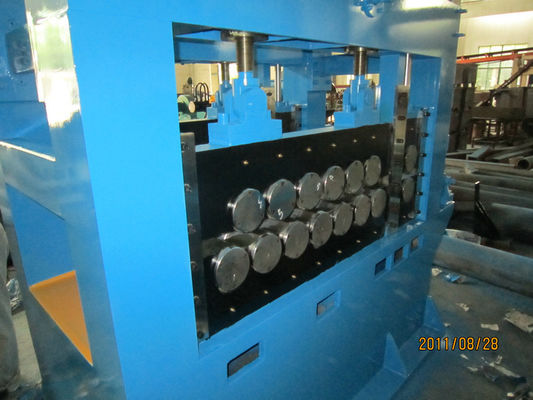

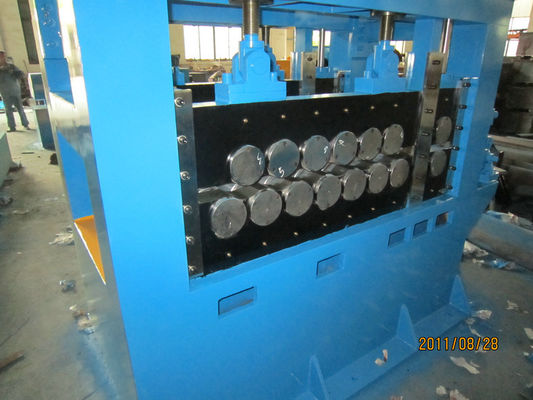

4 ζευγάρι των ρόλων που ταΐζουν &5 την ισοπέδωση ρόλων

4.1 προδιαγραφή ρόλων σίτισης σπειρών: ф210mmx2000mm

4.2 υλικό των ρόλων τσιμπήματος: κάτω από το processment θερμότητας ρόλων 40Cr, HR55--56

4.3 κύλινδρος για τη σπείρα που ταΐζει: ф125mmx100mm, 2pcs

4.4 δύναμη: 2.2kw κυκλοειδές decelerator εργαλείων

4.5 δύναμη των ταΐζοντας και ισοπεδώνοντας ρόλων σπειρών: : 37kw κυκλοειδές decelerator εργαλείων

4.6 linar ταχύτητα: 12m/min

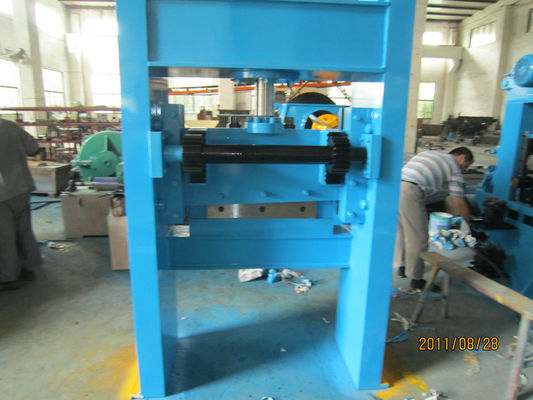

5.hydraulic κουρεύοντας μηχανή 1set

5.1 προδιαγραφή: 12mmx2200mm

προδιαγραφή 5.2oil cyliner: ф200x250

6.deviation αποκατάσταση

προδιαγραφή ρόλων 6.1Vertical: ф200mmx150mm

6.2 ζευγάρι του υλικού ρόλων: 40Cr processment 55 θερμότητας--56

6.3Range της αποκατάστασης της απόκλισης: 5002000mm

7.slitting μηχανή

7.1. στρογγυλή σχισμή δίσκων

7.2 προδιαγραφή της σχισμής του άξονα: ф300mmx2000mm

7.3 υλικό του άξονα: 40Cr χρώμιο

7.4 στρογγυλή λεπίδα δίσκων: D500Xd300XT25mm

7.5 υλικό των λεπίδων: 6CrW2Si, HRC56--57 βαθμοί

7.6AC έλεγχος μηχανών

7.7 σχισμή: Κυκλοειδές decelerator εργαλείων εναλλασσόμενου ρεύματος 160kw την κοινή σύζευξη που οδηγείται με

7.8 σχισμή της ταχύτητας: 030m/min διευθετήσιμα

7.9 σχισμή της ακρίβειας πλάτους: +/--0.03mm

7.10 σχισμή της προδιαγραφής κομματιού: 5--7mm 10pcs, 8--10 6pcs, 11--12mm 4pcs

δευτερεύον απόρριμα 8 recoiler

8.1 διπλή κατεύθυνση recoiler

8.2 προδιαγραφή του οπισθοχωρώντας πιάτου: ф900mmx500mm

8.3 δύναμη του recoiler: L160 μηχανή που οπισθοχωρεί σε κάθε πλευρά,

προ-seperator 9 damping&

9.1 dia άξονων προ-seperator: ф210mmx2000mm

9.2 ισοπεδώνοντας υλικό ρόλων: 40Cr

9.3 δύναμη της συμπίεσης: υδραυλικό cylinderф80mmx1500mm

προδιαγραφή 9.4oil cyliner: ф80mmx750mm

recoiler 10

10.1 προδιαγραφή κυλίνδρων πετρελαίου: ф200x100mm

10.2 ανώτατη προδιαγραφή οπισθοχώρησης: ф760mmx2000mm

10.3power της οπισθοχώρησης: 200KW μηχανή εναλλασσόμενου ρεύματος

10.4recoiling ταχύτητα: 030m/min διευθετήσιμα

11: οπισθοχωρώντας ελεγκτής Ελεγκτής 590model Euroasia

12: ικανότητα οπισθοχώρησης: 35T

σύστημα &auto-συσσώρευσης αυτοκινήτων σπειρών εκφόρτωσης 11 σπειρών

Μορφή 11:1 αυτοκινήτου σπειρών: τετράτροχος περίπατος

11.2 δομή του αυτοκινήτου σπειρών: η δομή χάλυβα και αυτό είναι V-shape στην κορυφή.

11.3 δύναμη του συνεχούς περιπάτου: 4kw κυκλοειδές decelerator εργαλείων

11.4 δύναμη της ανύψωσης και του χαμηλώματος: cyliner που οδηγείται υδραυλικό

11.5 προδιαγραφή: ф200mmx700mm

11.6 ανώτατο ταξίδι της ανύψωσης και του χαμηλώματος: 700mm

11.7 Dia της ρόδας: 200mm

11.8 ταχύτητα περπατήματος: 8.5m/min

11.9 ανώτατη ικανότητα φόρτωσης: 35000KG

υδραυλικός έλεγχος 12

12.1 δύναμη: 11kw-4

12.2 πίεση: 16Mpa

12.3 υδραυλικό πετρέλαιο N46, υδραυλικός σταθμός, βαλβίδα ελέγχου και σωλήνες 1 σύνολο

12.4 όγκος δεξαμενών πετρελαίου: 450L

ηλεκτρικός έλεγχος 13

13.1 ηλεκτρικός έλεγχος 1 σύνολο

13.2 ηλεκτρικό γραφείο λειτουργίας 1set

13.3 έλεγχος PLC

14.4 συνολική δύναμη: 440KW
