Εφαρμογή: | Εκσκαφέας, Φορτωτής | Κατεύθυνση της περιστροφής: | Δεξιόστροφα |
---|---|---|---|
Χαρακτηριστικό: | χαμηλά επίπεδα θορύβου | Τοποθετώντας φλάντζα: | SAE 2 τρύπα |
Power: | Υδραυλικός | Σφραγίδες: | Perbunan, Viton |
Δομή: | Εμβολοφόρες αντλίες | Δακτυλογραφήστε τον άξονα: | SAE αυλάα, Παράλληλος της SAE με το κλειδί |
Υψηλό φως: | εμπορικές υδραυλικές αντλίες,μεταβλητή υδραυλική αντλία μετατοπίσεων |

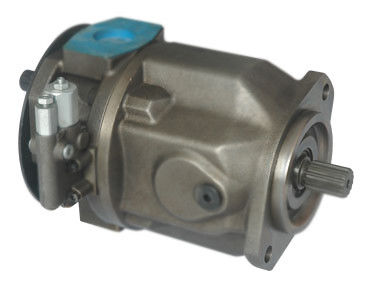

Υδραυλικές εμβολοφόρες αντλίες cOem ελέγχου ροής, δεξιόστροφη εμβολοφόρος αντλία Viton εκσκαφέων
Υδραυλικές εμβολοφόρες αντλίες υδραυλικών συστημάτων cOem ελέγχου πίεσης και ροής
Γρήγορες λεπτομέρειες
Υδραυλικές εμβολοφόρες αντλίες
Έλεγχος πίεσης και ροής
Δεξιόστροφη περιστροφή
Αυλάκι άξονας
μετατόπιση 45cc/71cc
Υδραυλικές εμβολοφόρες αντλίες υδραυλικών συστημάτων cOem
Η με αξονικό έμβολο αντλία, μετατόπιση είναι 18cc/28cc/45cc/71cc/100cc/140cc.
Έλεγχος πίεσης και ροής
Δεξιόστροφη περιστροφή
Σφραγίδες Perbunan
Αυλάκι άξονας
SAE 2 νήμα ίντσας τρυπών UNC
Η οπίσθια κάλυψη μέσω-κίνησης, μπορεί να συνδέσει μια άλλη αντλία
Πλεονέκτημα:
Καλή ποιότητα, ανταγωνιστική τιμή και γρήγορη παράδοση.
Χαμηλού θορύβου, SmallVolume
Παράμετρος
Σειρά λειτουργούσας πίεσης |
Πίεση στο λιμένα Β |
~ κολπίσκος |
Ονομαστική πίεση PN-280bar |
|
Μέγιστη πίεση PMAX-350bar |
Απόλυτη πίεση στο λιμένα S |
Πίεση εργασίας εκκαθάρισης (κύκλος 10%)-315bar |
ABS λ. Π-0.8bar |
Εφαρμογές με τις διαλείπουσες λειτουργούσες πιέσεις μέχρι |
ABS Π ανώτατα-30bar |
ο φραγμός 215 στο καθήκον 10% επιτρέπεται. |
Πίεση αγωγών περίπτωσης
Μέγιστη επιτρεπτή πίεση του ρευστού διαρροής (στο λιμένα Λ, L1): Maximum0.5 φραγμός υψηλότερος από
Η πίεση κολπίσκων στο λιμένα S, αλλά όχι υψηλότερος από την απόλυτη πίεση 2 φραγμών.
Προδιαγραφές:
Μέγιστη επιτρεπτή πίεση του ρευστού διαρροής (στο λιμένα Λ, L1): Maximum0.5 φραγμός υψηλότερος από
Η πίεση κολπίσκων στο λιμένα S, αλλά όχι υψηλότερος από την απόλυτη πίεση 2 φραγμών.
Προδιαγραφές: |
|
|
|
16/18 |
28 |
45 |
71 |
100 |
140 |
Μετατόπιση |
|
Βγανώτατος |
εκατ.3 |
18 |
28 |
45 |
71 |
100 |
140 |
Ανώτατη ταχύτητα |
|
νανώτατο |
περιστροφή/λεπτό |
3300 |
3000 |
2600 |
2200 |
2000 |
1800 |
Μέγιστη ροή |
στο νανώτατο |
qβ |
Λ/λ |
59.4 |
84 |
117 |
156 |
200 |
252 |
το 1500 r/min |
27 |
42 |
68 |
107 |
150 |
210 |
|||
Μέγιστη δύναμη (Δp=280bar) |
στο νανώτατο |
Πανώτατο |
KW |
27.7 |
39 |
55 |
73 |
93 |
118 |
το 1500 r/min |
12.6 |
20 |
32 |
50 |
70 |
98 |
|||
Μέγιστη ροπή (Δp=280bar) |
στο Βγανώτατο |
Tmax |
NM |
80.1 |
125 |
200 |
316 |
445 |
623 |
Βάρος |
|
μ |
Κλ |
12 |
15 |
21 |
33 |
45 |
60 |
Εφαρμογές:
Υδραυλικό σύστημα. Υδραυλικό σύστημα σκαφών.
Περιγραφή:
Διαταγή του κώδικα | Λεπτομέρεια | |||
HA10V | Πρότυπη μεταβλητή αντλία, σχέδιο Swashplate | Εκτιμημένη πίεση 280bar | Μέγιστη πίεση 350bar | |
Ο | Αντλία τρόπου λειτουργίας, κύκλωμα | |||
28 | Μετατόπιση 18. 28. 45. 71. 100. 140 (ml/r) | |||
Ο ΔΡ | Δύο σημείο, άμεσος έλεγχος, DRG- Μακρινός έλεγχος πίεσης | Έλεγχος πίεσης, πίεση και έλεγχος ροής | DFR1 έλεγχος πίεσης και ροής, στόμιο στο Χ-κανάλι κλειστό | Πίεση. έλεγχος ροής και ροπής |
/ | ||||
31 | Σειρά: 31 σειρά | |||
Ρ | Κατεύθυνση της περιστροφής Ρ- Δεξιόστροφα | Λ- Αντίθετος προς την φορά των δεικτών του ρολογιού | ||
- | ||||
Π | Π-- Perbunan | Σφραγίδες Β-- Viton | ||
S | Δακτυλογραφήστε τον άξονα: Π- Μετρικός παράλληλος με το κλειδί | S-- SAE αυλάα | Κ-- Παράλληλος της SAE με το κλειδί | U-- SAE αυλάα, μειωμένο dia. |
Γ | Να τοποθετήσει τη φλάντζα: Γ- SAE 2 τρύπα | Δ- SAE 4 τρύπα | A- Τρύπα του ISO 2 | Β τρύπα του ISO 4 |
62 | Μορφή λιμένων: 11-πίσω SAE, λιμένας για το οπίσθιο τμήμα flage της SAE, νήμα καθορισμού μετρικό | γραμμές υπηρεσιών 12-Και οι δύο πλευρές SAE, flage της SAE στη αντίθετη πλευρά, νήμα UNC καθορισμού | 61- SAE, νήμα βιδών UNC, οπίσθιο τμήμα flage της SAE, νήμα UNC καθορισμού | 62-Και οι δύο πλευρές SAE, νήμα βιδών UNC, flage της SAE στη αντίθετη πλευρά, νήμα UNC καθορισμού |
NOO | Μέσω-μορφή: N00- πουθενά άξονας | χωρίς μέσω της κίνησης | Κ **- Μέσω |
με μέσω της κίνησης |
