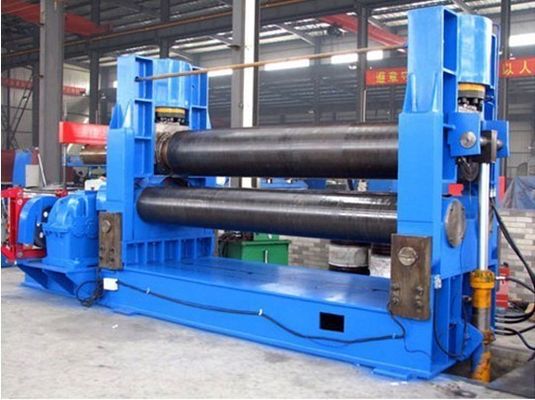

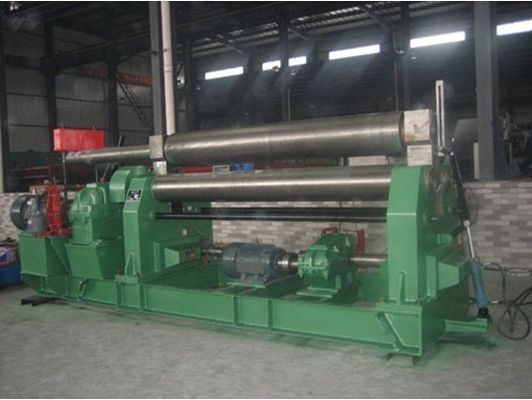

3 υδραυλική μηχανή κυλίνδρων πιάτων κυλίνδρων/καθολικό πιάτο που κουλουριάζει τη μηχανή

3 υδραυλική μηχανή κυλίνδρων πιάτων κυλίνδρων/καθολικό πιάτο που κουλουριάζει τη μηχανή

Κύρια χαρακτηριστικά

  W11SNC καθολικό πιάτο κυλίνδρων σειράς το ανώτερο που κουλουριάζει τη μηχανή είναι ένας νέος τύπος του υδραυλικού τρεις-κυλίνδρου που κουλουριάζει τη μηχανή, που υιοθετεί την ξένη προηγμένη τεχνολογία, συνδυάζει με την πραγματική εσωτερική παράγοντας πρακτική. Χρειάζεται τη χαμηλή επένδυση, επίσης δεν χρειάζεται το βοηθητικό εξοπλισμό.

Αυτός ο εξοπλισμός χρησιμοποιείται ευρέως στο πετροχημικό, το λέβητα, τη ναυπηγική, τη δομή μετάλλων και τις βιομηχανίες κατασκευής μηχανημάτων.

1, αυτή η μηχανή τύπων υιοθετεί τον ανώτερο κύλινδρο αριθμητικού ελέγχου.  Ο ανώτερος κύλινδρος μπορεί να κινηθεί κάθετα και οριζόντια. Τα προϊόντα αποδοτικά είναι πολύ υψηλά. Οι δύο χαμηλότεροι κύλινδροι ήταν, έτσι το πιάτο χάλυβα δεν μπορεί να κινηθεί ως ανώτερος κύλινδρος, ο οποίος κάνει την τροφή το πιάτο μέσα και λειτουργεί εύκολα. Όλα αυτά εξασφαλίζουν την ασφάλεια.

2, προ-κάμπτοντας την ακρίβεια ακρών: Πιθανός θέστε ελεύθερα στο μήκος μιας ευθείας άκρης, σε μια ορισμένη πίεση, τον Τύπο ανώτερων ρόλων, εφαρμογή της μεγάλης ακρίβειας προ-κάμψης τελών.

 3, προ-κάμψη ολοκληρώνονται μέσω της ανώτερης οριζόντιας μετακίνησης κυλίνδρων, η οποία κάνει τον ανώτερο κύλινδρο και τη χαμηλότερη που τοποθετείται symmetrically. Η ανώτερη μορφή κυλίνδρων είναι τύμπανο. Το κουλούριασμα κυλίνδρων είναι πληρέστερο από τους δύο χαμηλότερους κυλίνδρους που οργανώνονται από τη μηχανή reductor.

 4, κυρτή μορφή έχουν περισσότερο τύπο: Ο-διαμορφωμένο, σε σχήμα υ, πολυβάθμιο ρ-διαμορφωμένος κ.λπ.

 5, ο εξοπλισμός χρησιμοποιώντας τα ενσωματωμένα πλαίσια, χωρίς σπείρα ποδιών. Είναι κατάλληλο ότι αλλαγή ο εργασιακός χώρος

 6, σύμφωνα με τις ανάγκες σας, εσείς μπορούν να επιλέξουν τις ακόλουθες μεθόδους ελέγχου:

TNC (τοπ έλεγχος κυλίνδρων NC): ποικιλία, μικρή παραγωγή

Τ & BNC (τοπ και χαμηλότερος έλεγχος κυλίνδρων NC): μικρά είδη, μια μεγάλη παραγωγή

Κύρια δομή

 Τα κύρια μέρη αποτελούνται από την ανώτερη συσκευή κυλίνδρων, ανώτερη οριζόντια κινούμενη συσκευή κυλίνδρων, χαμηλότερη συσκευή κυλίνδρων, ενισχυτική συσκευή κυλίνδρων, συσκευή κύριας κίνησης, συσκευή, υδραυλικό σύστημα.

1, ανώτερη συσκευή κυλίνδρων: κύριος κύλινδρος πετρελαίου, ανώτερος κύλινδρος, φέρουσα στάση και συμπεριφορά

         Δύο κύριοι κύλινδροι πετρελαίου μπορούν να πιέσουν τον ανώτερο κύλινδρο πάνω-κάτω. Η υψηλότερη θέση του ανώτερου κυλίνδρου μπορεί να εξεταστεί από τον περιορισμένο διακόπτη.

 Η πίεση για το κυλώντας πιάτο παρέχεται από το workinng της αίθουσας μη-ράβδων. Η κύρια ράβδος εμβόλων κυλίνδρων πετρελαίου συνδέεται με την ανώτερη στάση ρουλεμάν κυλίνδρων.

         Η ράβδος κυλίνδρων και εμβόλων πετρελαίου αποτελείται από σφυρηλατημένο το HRC45 χάλυβα. Η εσωτερική επιφάνεια του κυλίνδρου είναι γυαλισμένη και η ράβδος εμβόλων είναι καλυμμένη με το δαχτυλίδι με σφραγιδόλιθο Cr.The Yx εισάγεται από την Ιαπωνία.

Η επεξεργασία σκληρότητας του ανώτερου κυλίνδρου διαιρείται σε δύο βήματα: Θερμικός καθαρισμός Fiestly, HB260-300 κατόπιν carburization επιφάνειας επεξεργασία, παράγοντας ασφάλειας HRC45-50.The: 3

2, ανώτερη οριζόντια κινούμενη συσκευή κυλίνδρων:

Ο ανώτερος κύλινδρος είναι drum-shaped που σχεδιάζεται. Η εξουσία της οριζόντιας κινούμενης συσκευής προβλέπεται από τη μηχανή. Μέσω της μετάδοσης της ρόδας σκουληκιών, του σκουληκιού, της βίδας ένσφαιρου τριβέα, και του καρυδιού χαλύβδινων συρμάτων, η οριζόντια μετακίνηση ολοκληρώνεται, και το ασύμμετρο κύλισμα πραγματοποιείται. Η θέση μετακίνησης παρουσιάζεται από το ψηφιακό displayer. Το ψηφιακό displayer δείχνει τη θέση μετακίνησης.

3, χαμηλότερη συσκευή κυλίνδρων:

Η χαμηλή συσκευή κυλίνδρων περιλαμβάνει: 2 χαμηλότεροι κύλινδροι, χαμηλότερη στάση ρουλεμάν κυλίνδρων, χαμηλά εργαλεία εισαγωγής κυλίνδρων και χαμηλότερη συμπεριφορά ολίσθησης κυλίνδρων κ.λπ.

Η επεξεργασία σκληρότητας του χαμηλότερου κυλίνδρου διαιρείται σε δύο βήματα: Θερμικός καθαρισμός Fiestly, HB260-300 κατόπιν carburization επιφάνειας επεξεργασία, hrc45-50.

Ο χαμηλότερος κύλινδρος είναι οδηγημένος από τα κύρια οδηγώντας εργαλεία παραγωγής, τα χαμηλότερα εργαλεία εισαγωγής κυλίνδρων, και την ανοικτή οδηγώντας χαμηλότερη ροπή κυλίνδρων.

4, ενισχυτική συσκευή κυλίνδρων:

Οι συσκευές τους κυλίνδρους αποτελούνται από τον κύλινδρο υποστήριξης, τη φέρουσες στάση και τις σφήνες κ.λπ.

Ο ενισχυτικός κύλινδρος μπορεί να ρυθμιστεί πάνω-κάτω. Πάνω-κάτω τη ρύθμιση είναι σύμφωνα με την προδιαγραφή του υλικού που κυλιέται. Η επεξεργασία σκληρότητας του ενισχυτικού κυλίνδρου είναι fiestly θερμικός καθαρισμός, ο ενισχυτικός κύλινδρος HB190-220.The είναι συνολικά τέσσερα κομμάτια. Ο ενισχυτικός κύλινδρος μπορεί να ρυθμίσει πάνω-κάτω. Εάν βρίσκετε το χάσμα σπειρών κυλίνδρων ευρέως, ο κύλινδρος πρέπει να αυξηθεί.

5, συσκευή κύριας κίνησης

Η συσκευή κύριας κίνησης αποτελείται από τη μηχανή, το μειωτή, το υδραυλικό φρένο κ.λπ. Η μηχανή μπορεί να περιστραφεί δεξιόστροφα και αντίθετος δεξιόστροφα για να προβλέψει την εξουσία για το κουλούριασμα πιάτων

6, συσκευή

Η συσκευή χρησιμοποιείται από έναν υδραυλικό κύλινδρο. Τα ανώτερα τρεξίματα στάσεων ρουλεμάν κυλίνδρων σύμφωνα με τη ράβδο συνδέσεων, κάνουν τη στάση ρουλεμάν να αναποδογυρίσει ή να κλείσει. Ο κύλινδρος μπορεί να είναι αφαιρεί.

7, υδραυλικό σύστημα

Το σύστημα hydraulicc αποτελείται από την αντλία πετρελαίου εργαλείων, τη βαλβίδα ομάδας και τη σωλήνωση, κ.λπ.

Οι βαλβίδες πίεσης είναι από τις μορφωματικές βαλβίδες σειράς της Ταϊβάν. Η σωλήνωση βάζει απλά, και διατηρεί το convenientli. Το sustem αποτελείται weih κύκλωμα ρύθμισης πίεσης, που συγχρονίζει το κύκλωμα και το κύκλωμα ταχύτητας. Το κύκλωμα ρύθμισης πίεσης μπορεί zdjust πίεση εργασίας συστημάτων μέσω της κύριας βαλβίδας υπερχείλισης. Μέσω του adjustmennt της βαλβίδας διακλαδώσεων στο συγχρονίζοντας κύκλωμα, η τραχιοί παρεκτροπή και ο συγχρονισμός του ανώτερου κυλίνδρου πραγματοποιούνται. Ο ανοδικός και προς τα κάτω ταχύτητα ρυθμίζεται με τη ρυθμιστική βαλβίδα.

Κύριες λειτουργίες

Ο ανώτερος κύλινδρος up/down, ανατρέπει τη συσκευή κάτω, η συσκευή κάτω, επάνω κύλινδρος μπροστινός/πίσω, κάτω από τον κύλινδρο μπροστινό/την αντιστροφή

Όταν θέλουμε να κινήσουμε τον κύλινδρο έξω, θα ανυψώσουμε τον επάνω κύλινδρο στην υψηλότερη θέση, και θα αφήσουμε έπειτα τη συσκευή ανατροπής κάτω στον οριζόντιο. Μπορείτε να κινήσετε τον κύλινδρο έξω.

Κυλινδρικό βαρέλι προϊόντων:

Σίτιση--Κάμψη της μερίδας τελών--Συμμετρική κάμπτω-απαλλαγή

                                                                Κάμψη της μερίδας τελών

                                                            Συμμετρική κάμψη
