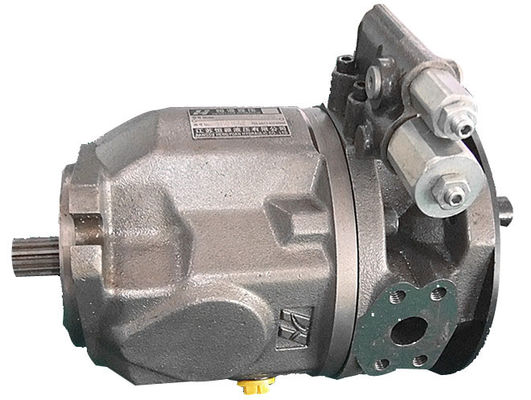

Υψηλή περιστροφική υδραυλική με αξονικό έμβολο αντλία, φορητή υδραυλική αντλία

Προδιαγραφές:

16/18

28

45

71

100

140

Μετατόπιση

Β_{γανώτατος}

εκατ.³

18

28

45

71

100

140

Ανώτατη ταχύτητα

ν_{ανώτατο}

περιστροφή/λεπτό

3300

3000

2600

2200

2000

1800

Μέγιστη ροή

στο ν_{ανώτατο}

q_β

Λ/λ

59.4

84

117

156

200

252

το 1500 r/min

27

42

68

107

150

210

Μέγιστη δύναμη (Δp=280bar)

στο ν_{ανώτατο}

Π_{ανώτατο}

KW

27.7

39

55

73

93

118

το 1500 r/min

12.6

20

32

50

70

98

Μέγιστη ροπή (Δp=280bar)

στο Β_{γανώτατο}

Tmax

NM

80.1

125

200

316

445

623

Βάρος

μ

Κλ

12

15

21

33

45

60

Διαταγή του κώδικα

Λεπτομέρεια

HA10V

Πρότυπη μεταβλητή αντλία, σχέδιο Swashplate

Εκτιμημένη πίεση 280bar

Μέγιστη πίεση 350bar

Ο

Αντλία τρόπου λειτουργίας, κύκλωμα

28

Μετατόπιση 18. 28. 45. 71. 100. 140 (ml/r)

Ο ΔΡ

Δύο σημείο, άμεσος έλεγχος, DRG- Μακρινός έλεγχος πίεσης

Έλεγχος πίεσης, πίεση και έλεγχος ροής

DFR1 έλεγχος πίεσης και ροής, στόμιο στο Χ-κανάλι κλειστό

Πίεση. έλεγχος ροής και ροπής

/

31

Σειρά: 31 σειρά

Ρ

Κατεύθυνση της περιστροφής Ρ- Δεξιόστροφα

Λ- Αντίθετος προς την φορά των δεικτών του ρολογιού

-

Π

Π-- Perbunan

Σφραγίδες Β-- Viton

S

Δακτυλογραφήστε τον άξονα: Π- Μετρικός παράλληλος με το κλειδί

S-- SAE αυλάα

Κ-- Παράλληλος της SAE με το κλειδί

U-- SAE αυλάα, μειωμένο dia.

Γ

Να τοποθετήσει τη φλάντζα: Γ- SAE 2 τρύπα

Δ- SAE 4 τρύπα

A- Τρύπα του ISO 2

Β τρύπα του ISO 4

62

Μορφή λιμένων: 11-πίσω SAE, λιμένας για το οπίσθιο τμήμα flage της SAE, νήμα καθορισμού μετρικό

γραμμές υπηρεσιών 12-Και οι δύο πλευρές SAE, flage της SAE στη αντίθετη πλευρά, νήμα UNC καθορισμού

61- SAE, νήμα βιδών UNC, οπίσθιο τμήμα flage της SAE, νήμα UNC καθορισμού

62-Και οι δύο πλευρές SAE, νήμα βιδών UNC, flage της SAE στη αντίθετη πλευρά, νήμα UNC καθορισμού

NOO

Μέσω-μορφή: N00- πουθενά άξονας

χωρίς μέσω της κίνησης

Κ **- Μέσω

με μέσω της κίνησης
